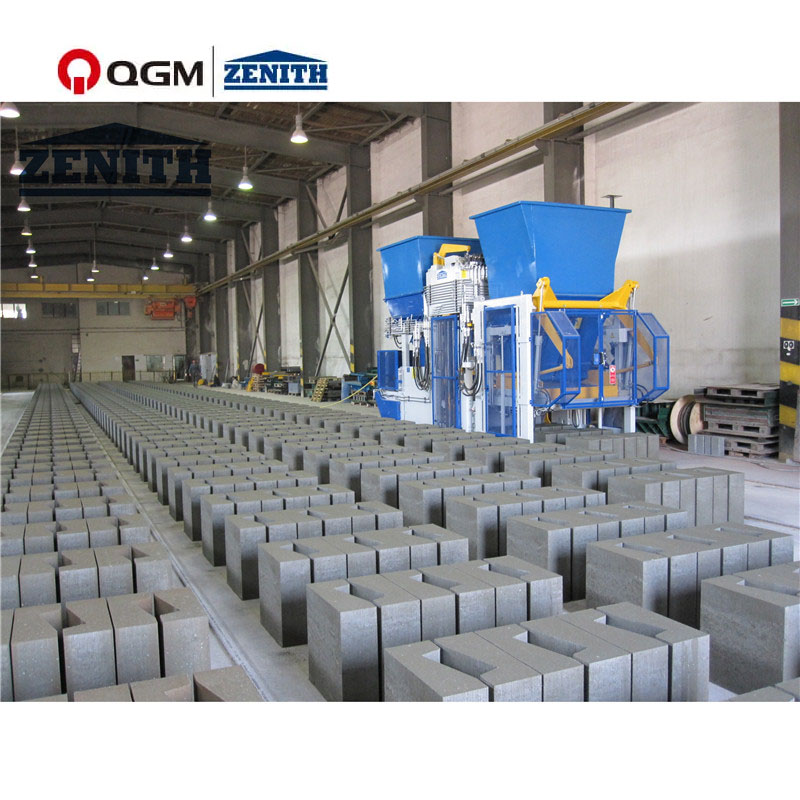

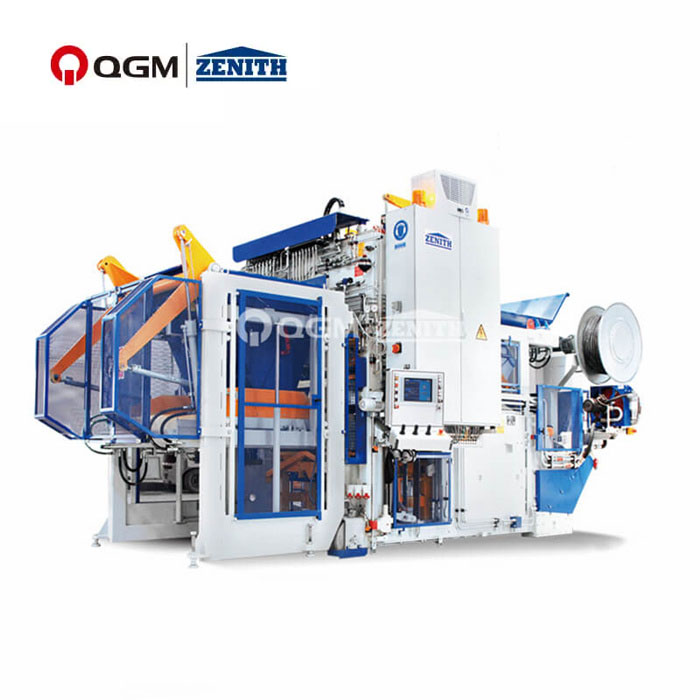

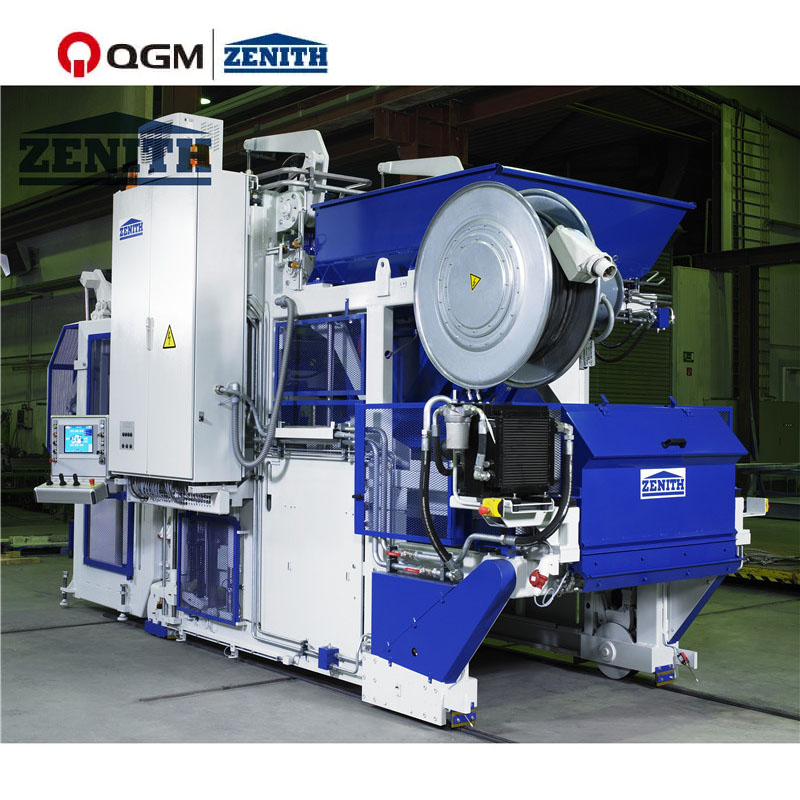

Mobile Laying Brick Machine - це машина для виготовлення цегли. Він простий в експлуатації і підходить для невеликих цегельних заводів. Зміщується зі зміною місця роботи. Для цього обладнання не потрібен піддон. Пресована цегла розміщується на майданчику під час руху цегельної машини, що значно економить витрати на піддони, але площа майданчика має бути достатньо великою. Мобільна машина для укладання цегли використовує вдосконалену інтелектуальну систему керування PLC, яка може реалізувати діалог між людиною та машиною, повністю автоматичну роботу, випадковий аналіз сигналу, автоматичну діагностику несправностей та різні налаштування параметрів. Ця машина має такі переваги, як проста та компактна конструкція, легка експлуатація, легке обслуговування, низьке енергоспоживання та висока продуктивність.
Відео продукту

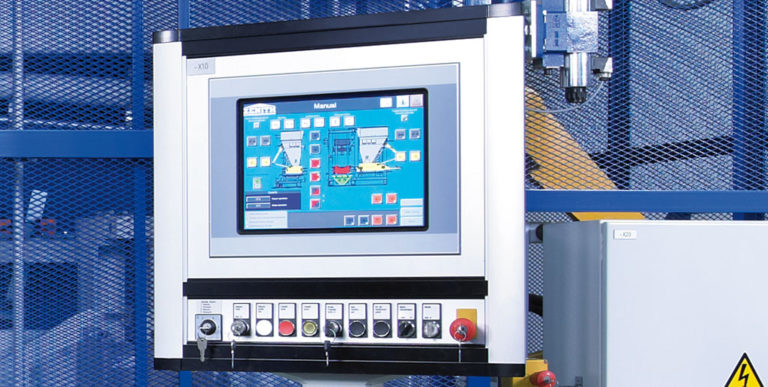

Theзрозуміла сенсорна панель із менюробить роботу машини дуже легкою. Параметри виробництва для різних типів форм і виробничих програм вводяться та зберігаються за допомогою добре організованих масок меню. Швидкий Siemens SPS використовується для внутрішньої обробки сигналу.

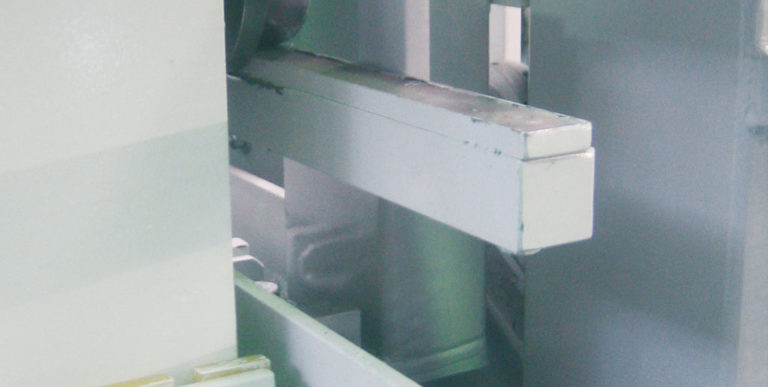

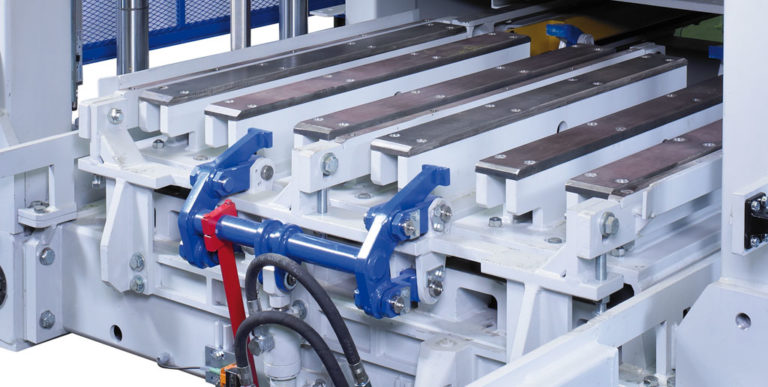

Великі колони та напрямні підшипники, що підтримуються синхронізацією рухів через ланцюг і вал важеля, гарантуютьбезпечне та точне керування прес-формою та трамбівною головкою. Опціонально доступне цифрове вимірювання шляху за допомогою лінійного кодера.

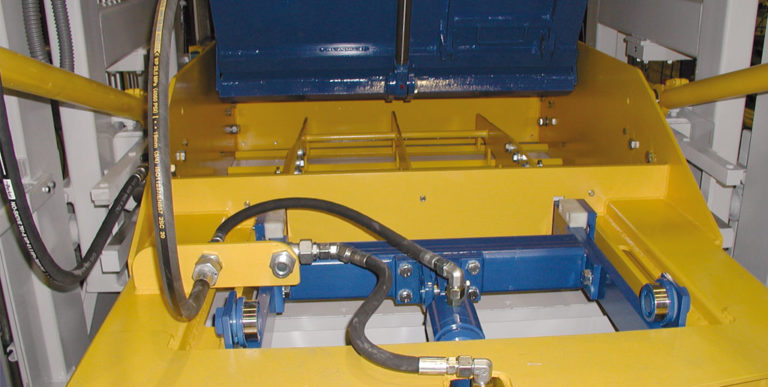

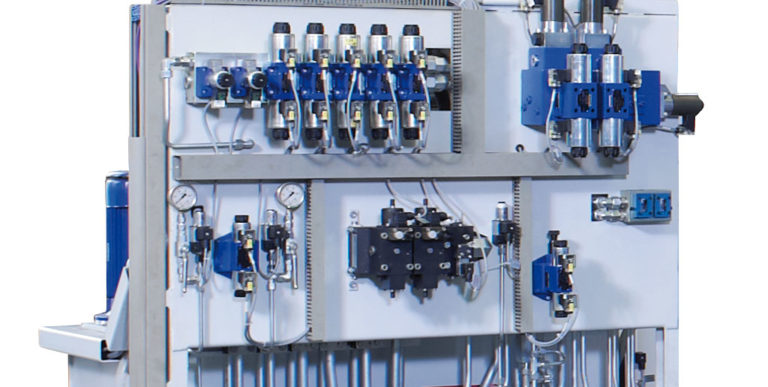

Основні рухи машини (переміщення вібраційного столу, підйом головки прес-форми та трамбування та переміщення лотка для подачі) керуютьсягідроциліндри, розроблені ZENITH, і активуються через пропорційні клапани. Вироби можна розкласти під час виймання з контрольованою швидкістю опускання.

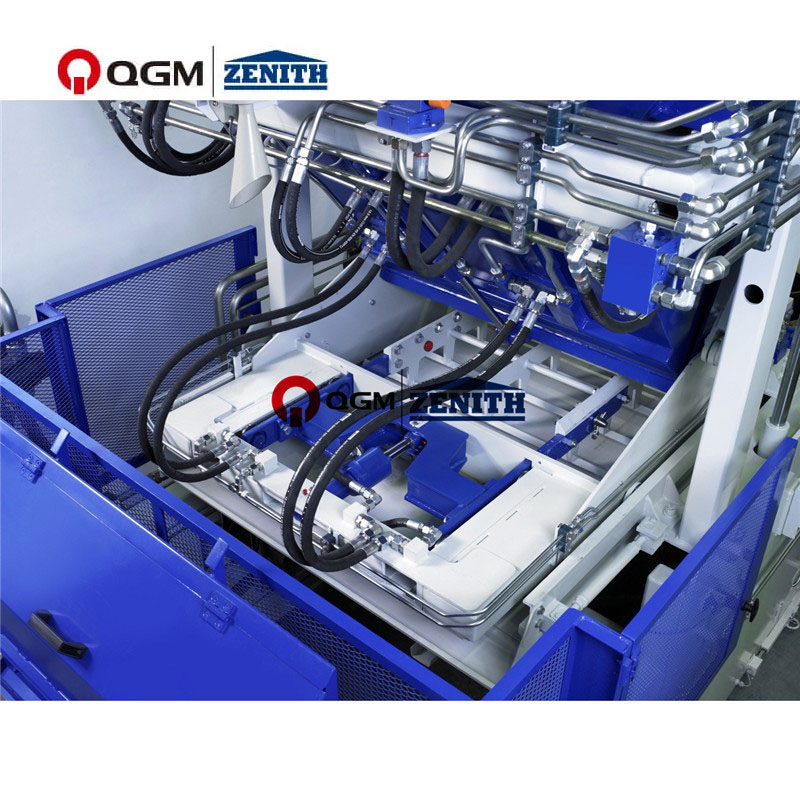

Головна трамбувальна головка може бути оснащена aпристрій швидкої зміни з гідравлічним приводомдля швидкої зміни форми. Для бордюрних плит, виготовлених хрест-навхрест напрямку наповнення, машину додатково можна оснастити пристроєм, що обертається, для легкого очищення шпажок трамбувальних головок за допомогою щіток шухляди подачі.
Щоб збільшити потужність машини, її можна оснаститиопціональний пакет «Швидкість і комфорт».. Цей пакет включає елементи керування та гідравліку з високою продуктивністю, цифрову систему вимірювання траєкторії для всіх головних осей руху, пристрій для швидкої зміни трамбувальних голівок і задній ящик для подачі бетону з гідравлічною решіткою.
При роботі без змішувальної установки машину можна оснастити aпристрій для введення серцевини з полістиролудля виробництва утеплювачів або з aобертова щіткадля підмітання блокових поверхонь.
Технічні дані
| Особливості | |
| Бункер для основного матеріалу | 1200 л |
| Коробка подачі основного матеріалу | 2000 л |
| Бункер для пігменту | 800 л |
| Коробка подачі пігменту | 2000 л |
| Макс. висота подачі навантажувача | 2800 мм |
| Формуючий розмір | |
| Максимальна довжина формування | 1240 мм |
| Максимальна ширина формування (виробництво на вібраційному столі) | 1000 мм |
| Максимальна ширина формування (виробництво на землі) | 1240 мм |
| Висота виробу | |
| Багатошарове виробництво | |
| Мінімальна висота продукту (виробництво на піддоні) | 50 мм |
| Максимальна висота виробу | 250 мм |
| Макс. висота штабелювання (піддон + висота одношарового продукту) | 640 мм |
| Низький рівень виробництва на піддоні | |
| Максимальна висота виробу | 600 мм |
| Низький рівень виробництва на підлозі | |
| Максимальна висота виробу | 650 мм |
| Виробництво на поверсі | |
| Максимальна висота виробу | 1000 мм |
| Мінімальна висота виробу | 250 мм |
| Вага машини | |
| Без цвілі та пігментів пристрою | 11,7 т |
| Пігментний прилад | 1,7 т |
| Розмір машини | |
| Загальна довжина (без пігменту) | 4400 мм |
| Загальна довжина (з пігментним пристроєм) | 6380 мм |
| Максимальна загальна висота | 3700 мм |
| Мінімальна загальна висота (транспортна висота) | 3240 мм |
| Загальна ширина (включаючи панель керування) | 2540 мм |
| Система вібрації | |
| Максимальна сила збудження вібраційного столу | 80 кун |
| Мінімальна збуджуюча сила верхньої вібрації | 40 кун |
| Енергоспоживання | |
| Виходячи з максимальної кількості вібростола | 42 кВт |
Виробнича потужність

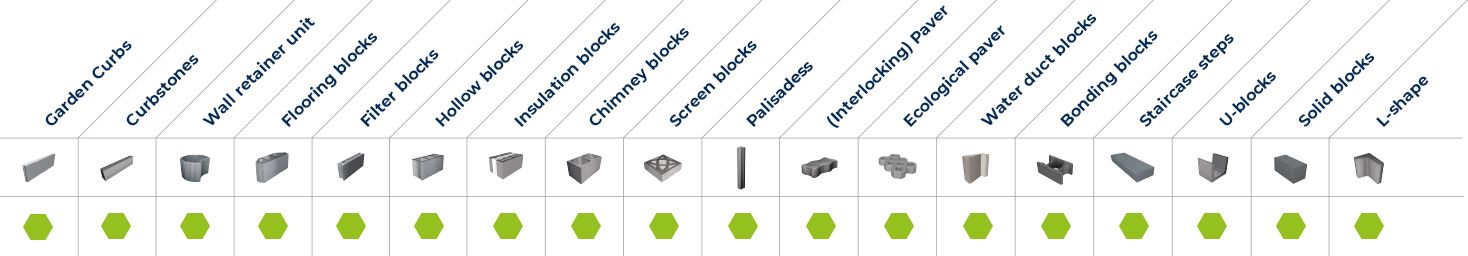

| Тип блоку | Розмір (мм) | Картинки | Кількість/цикл | Час циклу | Виробнича потужність (За 8 годин) |
| Порожнистий блок | 400*200*200 |
|
12 | 40-ті роки | 8640 шт |
| Прямокутна бруківка | 200*100*60 |
|
54 | 38s | 817м2 |
| Прямокутна бруківка (без facemix) | 200*100*60 |
|
54 | 36s | 864м2 |
| Бруківка UNI | 225*112,5*60-80 |
|
40 | 38s | 757м2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2 504 шт |
