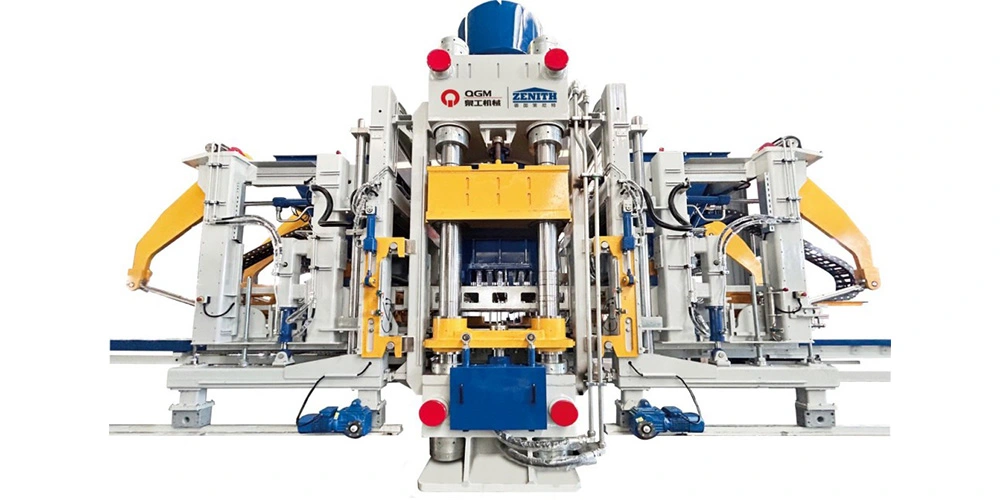

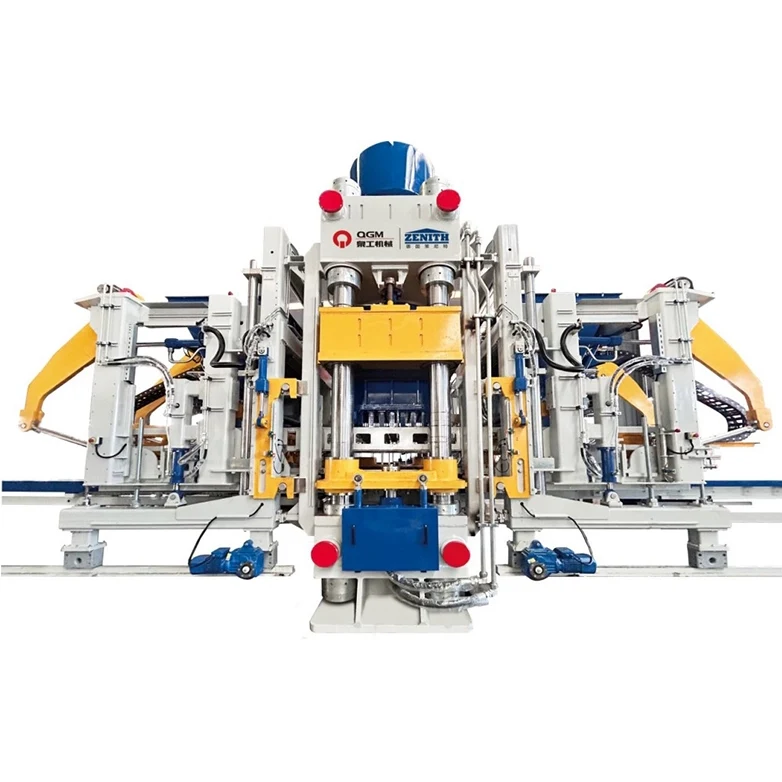

Автоматичні гідравлічні машини для виробництва бетонних виробів

Побудована навколо інтегрованої механічної, гідравлічної та електричної архітектури, серія VP поєднує в собі високоміцну раму машини, великотоннажне гідравлічне пресування, серво вібрацію та інтелектуальну автоматизацію. Міжнародно визнані компоненти використовуються в ключових системах для підтримки стабільної роботи та сталої продуктивності формування.

Завдяки трьом конфігураціям сили пресування — 600, 900 і 1500 тонн — серія ZN-VP забезпечує масштабоване рішення для виробників бетонних виробів із різними виробничими вимогами та специфікаціями продукції.
Машина особливо підходить для застосувань, де важливий тиск формування, адаптивність матеріалу та гнучкість продукту. Залежно від обраної моделі, конфігурації прес-форми та налаштування виробництва, машина може виготовляти:
●Стандартні бетонні блоки
●Пустотілі блоки
●Бруківка
●Тумби
●Вироби з бетону під камінь
●Продукція для ландшафтного дизайну
●Гідроохоронні схилозахисні блоки
●Стінові та декоративні бетонні вироби

Серія ZN-VP також підтримує утилізацію різноманітної дрібнозернистої сировини та сировини на основі твердих відходів, включаючи будівельне сміття, тверді відходи металургії, шахтні хвости, кам’яний порошок, шлам і піскопромивний шлам, за умови відповідної підготовки матеріалу та дизайну суміші.

Це робить серію ZN-VP придатним варіантом для проектів виробництва бетонних блоків, орієнтованих на переробку твердих відходів і бетонних виробів з доданою вартістю.

Технічні характеристики блочної машини

Технічні особливості

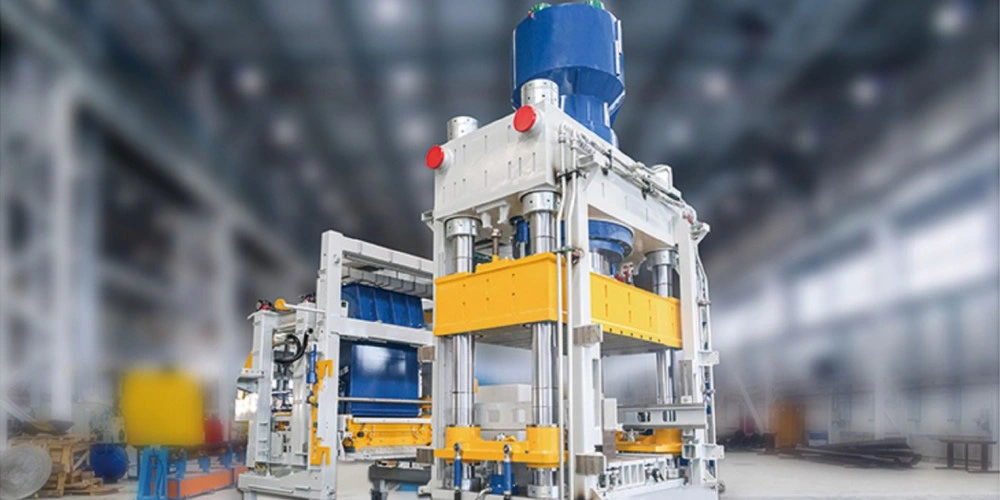

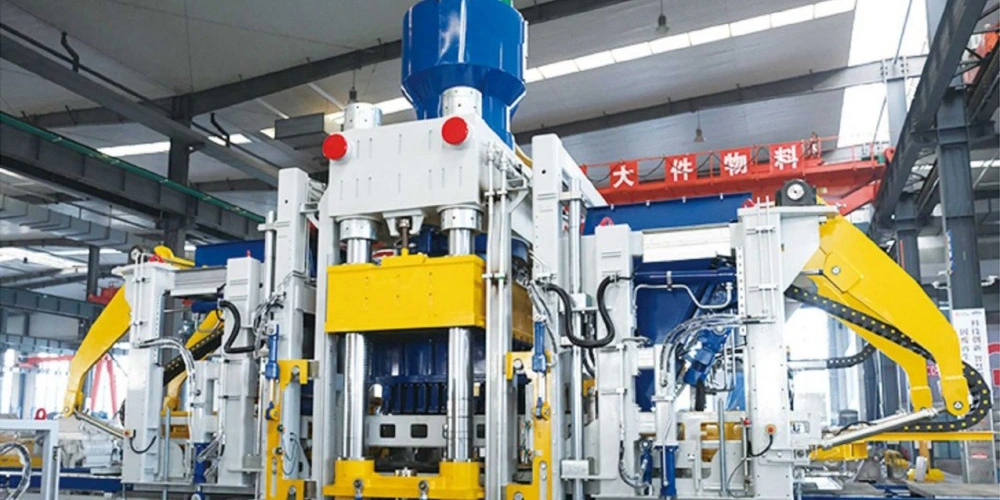

1. Високоміцна рама машини для стабільного формування

Основна рама машини виготовлена ​​зі сталевих секцій спеціальної форми та включає в себе запатентовану технологію конструкції.
Зварна рама проходить вібраційну обробку для зняття напруги для підвищення структурної стабільності. Колони великого діаметру забезпечують підтримку та напрямок під час закриття форми, допомагаючи підтримувати точне позиціонування форми протягом усього процесу формування.
Система виймання з форми використовує механічну синхронізацію для координації випуску форми та підтримки послідовного формування продукту.
Для виробництва бетонних блоків під високим тиском жорстка конструкція машини є важливою для підтримки стабільного руху форми та повторюваних умов формування.

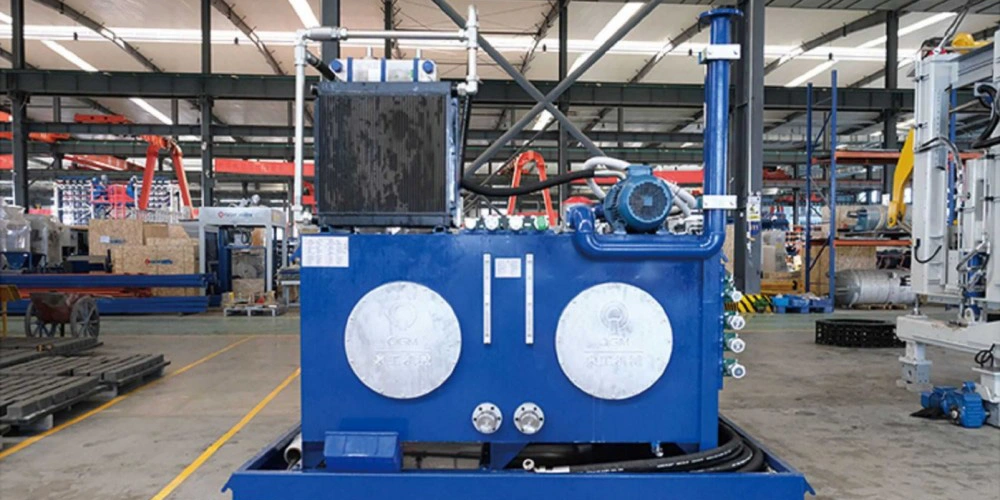

2. Великотоннажна гідравлічна система пресування

Гідравлічна система формування є однією з визначальних особливостей серії ZN-VP.
Три моделі забезпечують максимальне головне зусилля пресування 600, 900 і 1500 тонн відповідно. Основні циліндри великого діаметру створюють необхідну силу формування для виробництва бетонних виробів під високим тиском.
У гідравлічній системі використовуються гідравлічні насоси та клапани міжнародних марок. Швидкість пресування, тиск і хід можна регулювати відповідно до вимог продукту та процесу.
Це дозволяє налаштувати процес формування для різних типів продукції та характеристик матеріалу.
Гідравлічна конфігурація високого тиску особливо актуальна для виробників, які виробляють щільні бетонні вироби або працюють із сумішами, що містять дрібні порошки та матеріали, отримані з твердих відходів.

3. Німецька технологія сервовібрації

Серія ZN-VP включає передову німецьку технологію серво вібрації.
Серводвигуни забезпечують швидку реакцію та точний контроль параметрів вібрації, дозволяючи регулювати силу збудження та продуктивність вібрації відповідно до вимог виробництва.
Порівняно з фіксованим контролем вібрації, сервотехнологія забезпечує більшу гнучкість під час перемикання між різними типами продукції та складами матеріалів.
Процес контрольованої вібрації підтримує ущільнення бетону та допомагає підтримувати стабільні умови формування продукту.
Технологія формування бетонних блоків за допомогою вібрації з сервоприводом є особливо цінною, коли виробнича лінія потребує адаптації до кількох специфікацій продукту, а не для безперервного запуску одного стандартизованого продукту.

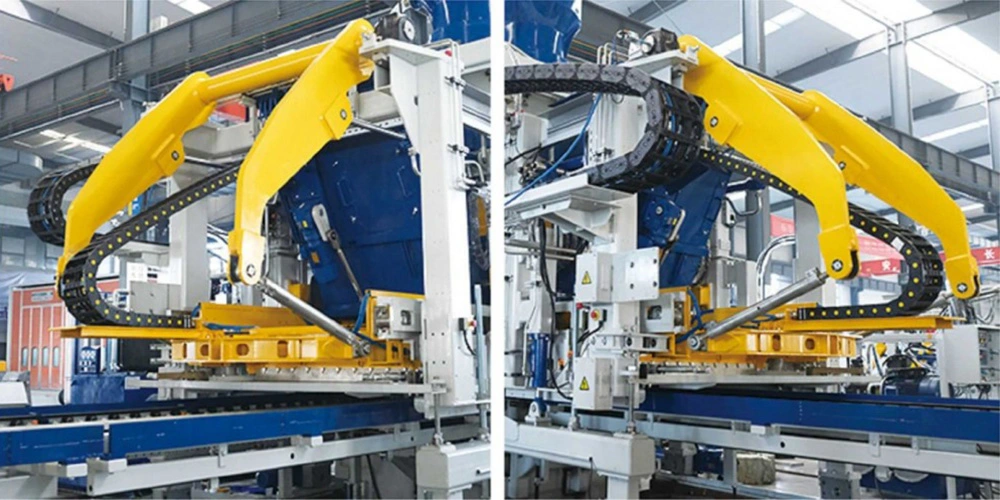

4. Система подачі з поворотною рукою, створена для полегшення обслуговування

Система подачі матеріалу використовує надійну конфігурацію поворотного важеля для рівномірного розподілу матеріалу.
Направляючі колеса великого діаметру забезпечують плавний рух каретки для подачі, а змінні захисні пластини встановлені на основних контактних поверхнях для спрощення обслуговування.
Платформа для подачі також використовує змінні зносостійкі компоненти. Гідравлічне блокування дозволяє відкривати та закріплювати секцію подачі під час операцій перевірки, очищення та технічного обслуговування.

Така конструкція забезпечує легкий доступ до зношуваних частин і допомагає зменшити складність рутинної роботи з обслуговування.

5. Комплексне статичне пресування та вібраційне формування

Серія ZN-VP поєднує в собі два механізми формування: статичне пресування під високим тиском + серво вібрація.
Гідравлічна система забезпечує основне зусилля формування, а система вібрації сприяє ущільненню матеріалу під час формування.
Згідно з оригінальною технічною конфігурацією, система забезпечує до 900 або 1500 тонн основного пресового зусилля і 120 кН вібраційного зусилля на відповідних моделях.
Комбінована технологія призначена для задоволення вимог формування сухих бетонних виробів з використанням як грубих твердих відходів, так і ультратонких порошкових матеріалів.

Його можна застосовувати для виробництва:
●Бетонні плитки під камінь
●Проникна бруківка
●Тумби
●Звичайні бетонні блоки
●Благоустрій бетонних виробів
● Інші бетонні вироби на замовлення

Для проектів, які вимагають як різноманітності продукції, так і гнучкості матеріалів, комбінована конфігурація пресування та вібрації є альтернативою звичайним системам формування зі статичним тиском або лише вібрацією.

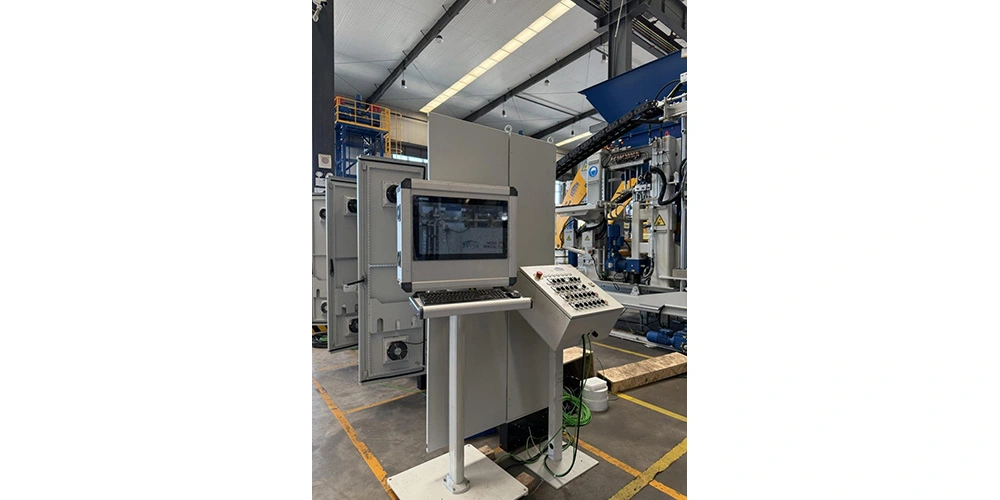

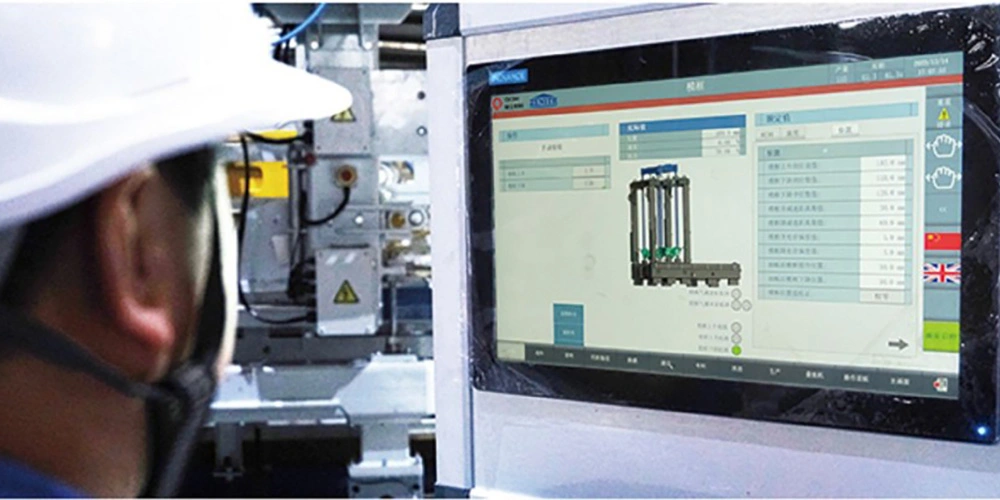

6. Автоматичний контроль для більш узгодженого управління виробництвом

Серія ZN-VP об’єднує німецьку технологію автоматизації з візуальним інтерфейсом «людина-машина».
Система управління координує процеси формування машини, надаючи операторам зрозумілий інтерфейс для управління виробництвом.

Основні функції включають:
●Управління рецептурою виробництва
●Управління робочими параметрами
●Моніторинг стану обладнання
●Збір даних про виробництво
●Контроль роботи машини
●Візуалізована інформація про обладнання

Зменшуючи непотрібне ручне втручання, інтегрована архітектура керування допомагає операторам більш узгоджено керувати виробничими параметрами.
Для автоматизованих ліній виробництва бетонних блоків централізоване керування також забезпечує чіткіший інтерфейс між машиною для виробництва блоків і обладнанням, що стоїть перед або після нього.

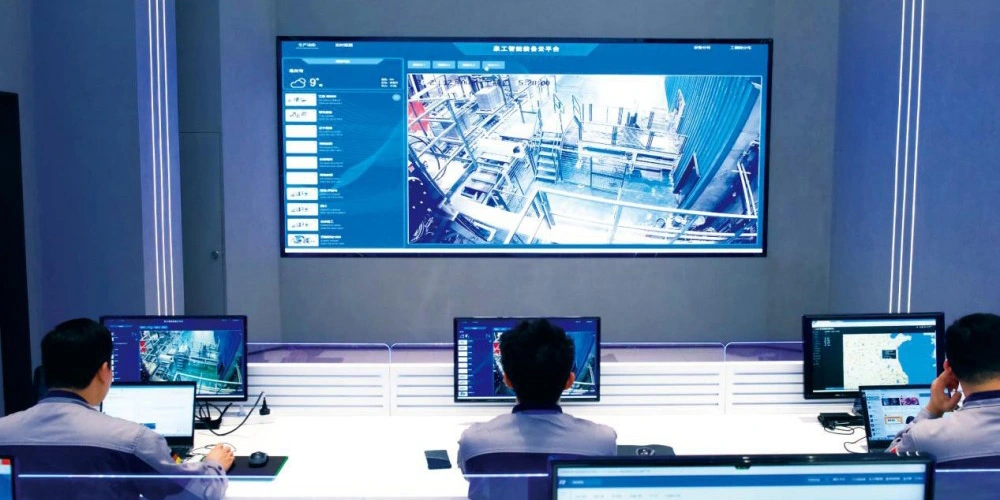

7. Платформа хмарних послуг Intelligent Equipment

QGM Intelligent Equipment Cloud Service Platform розширює керування машиною за межі локальної шафи керування.
Платформа об’єднує хмарні обчислення, передачу даних, моделювання обладнання, штучний інтелект, нечіткі нейронні мережі та технології великих даних для збору та аналізу інформації про роботу обладнання та моделі використання.

Залежно від конфігурації системи та авторизації, платформа підтримує:
●Онлайн моніторинг обладнання
●Дистанційне керування обладнанням
●Віддалена технічна підтримка
● Прогнозне виявлення несправностей
●Діагностика несправностей
●Оцінка справності обладнання
● Автоматизовані звіти про роботу
●Аналіз даних обладнання

Це створює цифровий зв’язок між машиною для виготовлення блоків і функціями хмарного сервісу.
Для закордонних виробників блоків хмарний моніторинг обладнання може забезпечити додатковий рівень підтримки, коли виробниче обладнання розташоване далеко від центру технічного обслуговування виробника.
Підхід QGM до інтелектуального обладнання та хмарних сервісів узгоджується з його більш широким розвитком цифрового підключеного обладнання для виробництва блоків та інтелектуальних виробничих систем.

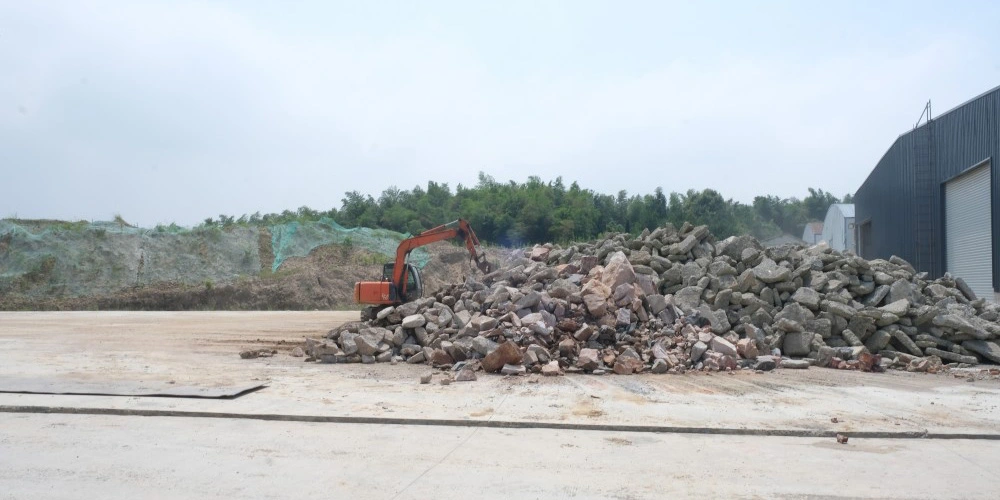

8. Переробка твердих побутових відходів для виробництва бетонних виробів

Однією з основних характеристик застосування серії ZN-VP є її адаптованість до різної сировини.
Залежно від властивостей матеріалу, попередньої обробки та дизайну суміші, машина може використовуватися з такими матеріалами, як:

Тверді відходи
●Будівельне сміття ●Тверді металургійні відходи
●Хвости шахти
●Кам'яна пудра
●Осад
●Грязь для промивання піску

Фактичне співвідношення матеріалів і рецептуру слід визначати відповідно до фізичних і хімічних властивостей місцево доступних матеріалів.

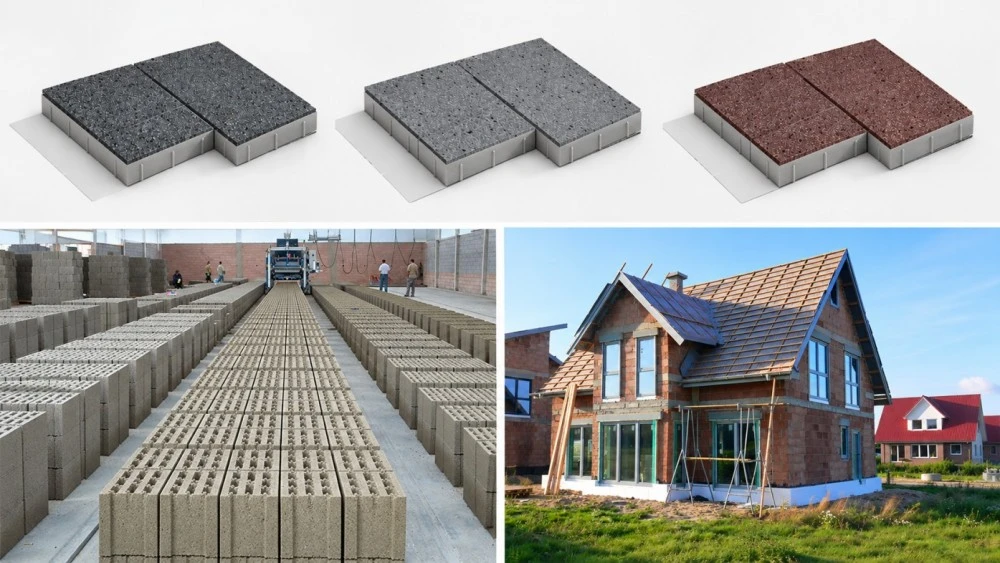

Вироби з бетону
Машина може бути налаштована на виробництво:
●Стандартні бетонні блоки
●Пустотілі блоки
●Бруківка
●Проникна бруківка
●Тумби
●Вироби з бетону під камінь
●Продукція для ландшафтного дизайну
●Схилоукріплювальні блоки
●Настінні декоративні бетонні вироби

Це робить серію ZN-VP актуальною для проектів з переробки твердих відходів, метою яких є перетворення належним чином оброблених відходів у товарні бетонні вироби.

9. Призначений для виробництва гнучких бетонних виробів

ZN600VP, ZN900VP і ZN1500VP забезпечують три різні конфігурації обладнання в межах однієї концепції гідравлічного формування.
Вибір відповідної моделі залежить від таких факторів, як:
●Потрібна сила притискання
●Розміри піддону
●Розмір продукту
●Асортимент продукції
●Характеристики сировини
●Конфігурація форми
●Необхідний масштаб виробництва
●Доступна площа для рослин
●Повна конфігурація лінії

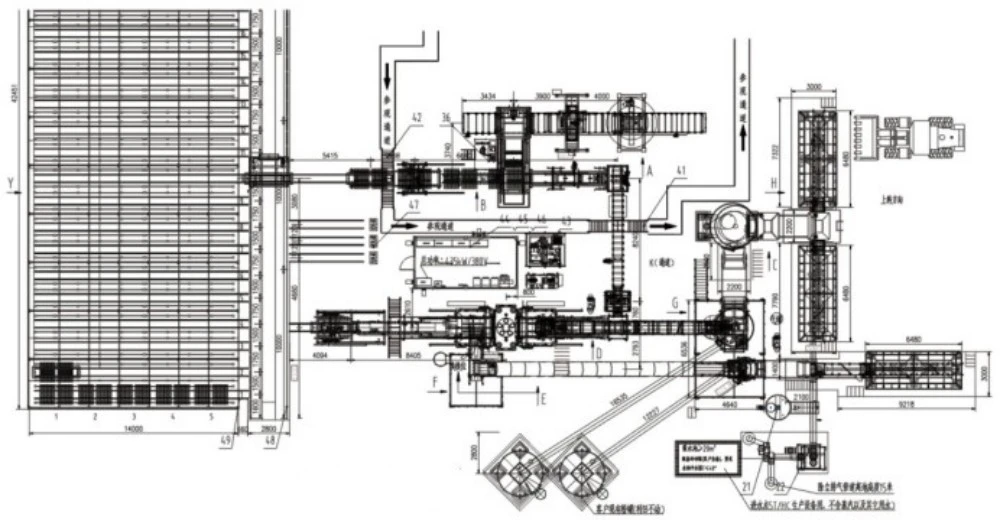

Схема виробничої лінії
