| особливості | |
|---|---|
| Макс. висота блоку | 500 мм |
| Хв. висота блоку | 40 мм |
| Додаткова висота блоку (мін.) | 30 мм |
| Розмір палети | |
| Стандартний | 1400 x 1100 x 50 мм |
| Можливі різні розміри палет | |
| Задній бетонний бункер | |
| Об'єм (геометричний) макс. | 2.400 л |
| Бункер для торцевої суміші | |
| Об'єм (геометричний) макс. | 2.400 л |
| Різні варіанти виконання бункера з висувною пластиною або заслінкою дозування для багатоколірного виробництва доступні. |
|
| Висоту годування можна регулювати індивідуально. | |
| Вага машини | |
| З блоком для змішування обличчя та формою | AC. 35 000 кг |

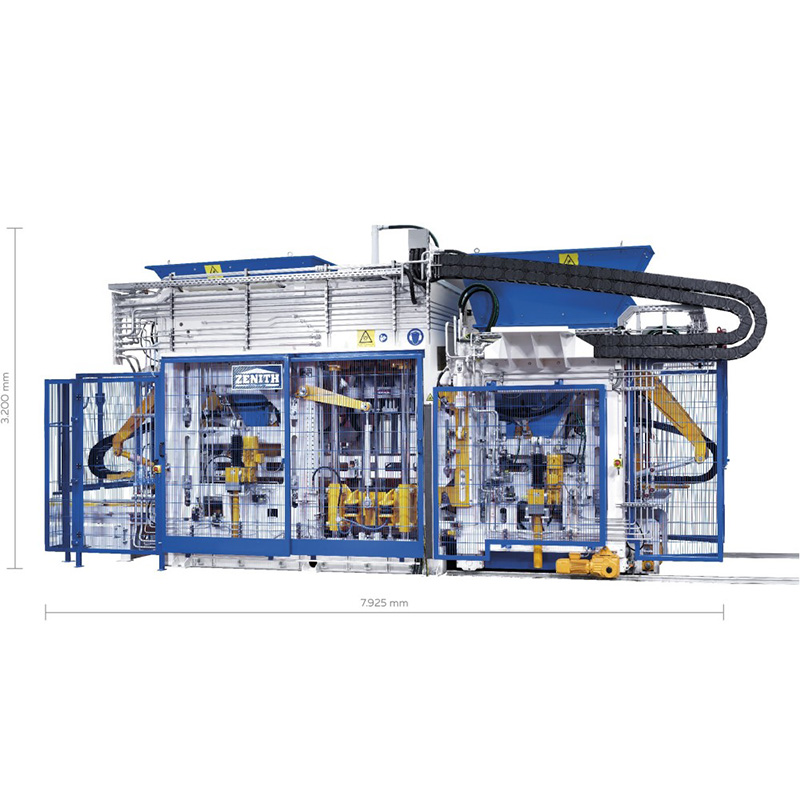

| Розмір машини | |
| Макс. загальна довжина з блоком змішування обличчя | 7,925 мм |
| Макс. загальна висота (транспортна) | 3.200 мм |
| Максимальна загальна ширина | 3.100 мм |
| Система вібрації | |
|---|---|
| Вібростіл однокомпонентний, Ultra-Dynamic серво вібрація з регулювання частоти та амплітуди (відцентрова сила макс.) |
175 кН |
| 2 вібратори трамбувальних голівок (макс. відцентрова сила) | 35 кН |
| Гідравліка | |
| Ємність (загальна) | 560 л/хв |
| Робочий тиск
насос 1 машин насос 2 трамбувальна головка режим налаштування насоса 3 |
180 бар 200 бар 200 бар |
| Електрика | |
| Потужність підключення (стандартна) з блоком змішування обличчя Встановлена потужність |
прибл. 310 кВт |
| Потужність підключення | прибл. 160 кВт |
| Захист запобіжником | 315A |
| Лінія живлення | 4x 185 мм² альтернатива 2x 4x 70 мм² |
| Система Siemens S7-1500, TIA-Portal |
|

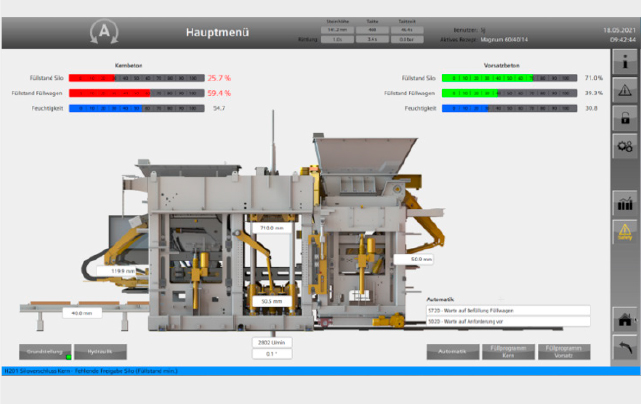

| Керування через сенсорну панель |
|
Технічні деталі можуть бути змінені без попереднього повідомлення. Показані зображення обладнання є лише прикладами. На фото можуть бути варіанти за бажанням замовника.
Бункер для базової суміші, що регулюється по висоті, є особливою новинкою, розробленою для значного покращення якості бетонних виробів. Це допомагає оптимізувати потік матеріалу та піклується про рівномірний розподіл матеріалу. Крім того, кількість наповнення в лотку для корму можна точно регулювати залежно від продукту.

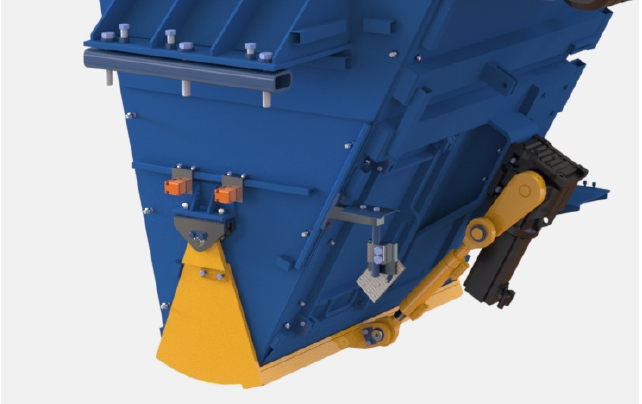

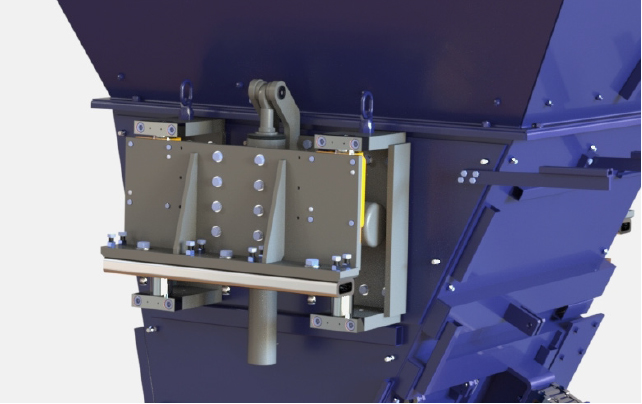

Засувки бункера нижньої та торцевої бункерів оснащені сервоприводами. Це дозволяє надзвичайно швидко відкривати та закривати час. Результатом є набагато точніше дозування. Перевагою є краща відтворюваність виробничого процесу, що додатково покращує високу якість продукції.

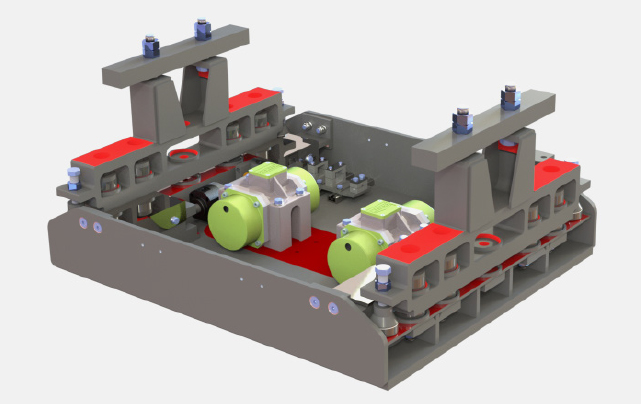

Головна трамбувальна головка забезпечує набагато більшу гнучкість під час виробництва, ніж звичайні трамбувальні головки. Кількість гумових буферів можна вибрати вільно. Крім того, головний тампер також може бути розроблений відповідно до з'єднань інших виробників. Ці інновації роблять виробництво набагато точнішим і надійнішим.

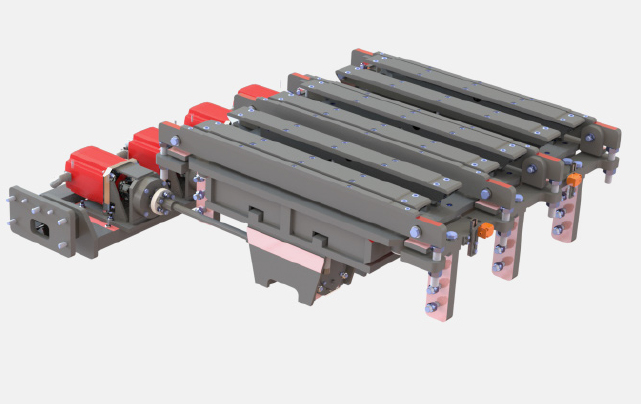

Вібраційна система з однокомпонентним вібраційним столом була вдосконалена у співпраці з RWTH Aachen. Він досягає високої енергоефективності завдяки оптимальному розподілу сил вібрації. Оскільки ця система працює без масляної ванни та не потребує додаткового повітряного охолодження, вона дуже екологічна та дозволяє легко обслуговуватись.

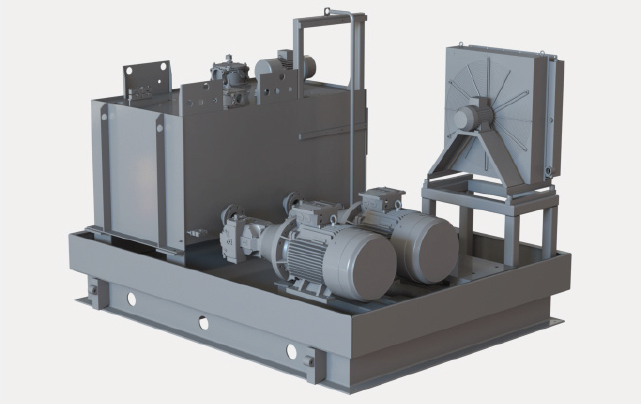

Машина працює з двома головними насосами (потужністю 270 л/хв) і двома акумуляторами тиску для швидкого циклу під час звичайного виробництва. У разі несправності насоса машина може працювати з другим насосом, щоб уникнути зупинки виробництва. Додатковий насос для режиму налаштування (продуктивність 20 л/хв) гарантує безпечне обмеження швидкості для відповідних рухів.
Усі головні осі (трамбувальна головка, прес-форма, ящик для подачі, решітка для заповнення) розроблені як керовані осі в TIA-порталі. Тому зовнішня керуюча електроніка не потрібна. Ця система забезпечує точне та безперервне позиціонування. Висока точність повторень у виробничому процесі гарантує незмінно високу якість продукції під час безперервного виробництва.
