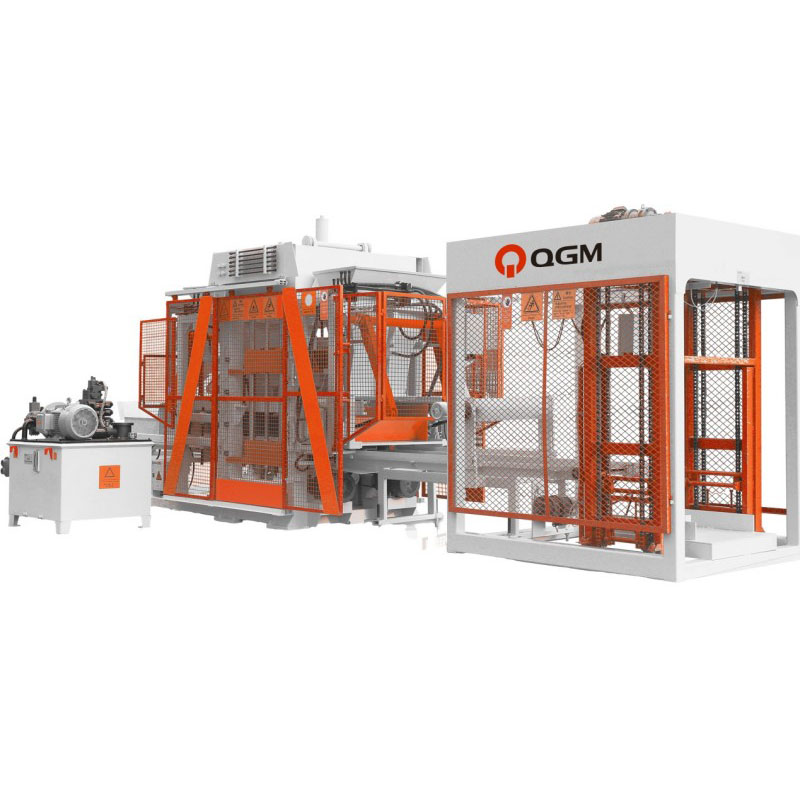

Машина для виготовлення бетонних блоків для будівництва доріг і тротуарів

Базуючись на принципах універсальності, модульності та системності, QT6 використовує стандартизовану модульну структуру, яка покращує взаємозамінність компонентів, спрощує технічне обслуговування та забезпечує більшу гнучкість для різних виробничих вимог. Інтегровані механічні, електричні та гідравлічні системи налаштовані за допомогою компонентів від всесвітньо визнаних постачальників для підтримки стабільної роботи обладнання та точного контролю виробництва.

Завдяки гнучкій конфігурації форм і ефективній технології формування бетону, автоматична машина для виготовлення блоків QT6 підходить для виробництва широкого асортименту бетонних виробів, включаючи порожнисті блоки, стандартні бетонні блоки та високоякісні бетонні блоки для бруківки. Його універсальна конфігурація робить QT6 практичним рішенням для виробників, яким потрібна ефективна та адаптована машина для автоматизованого виробництва бетонних блоків.

Технічні характеристики

Технічні переваги

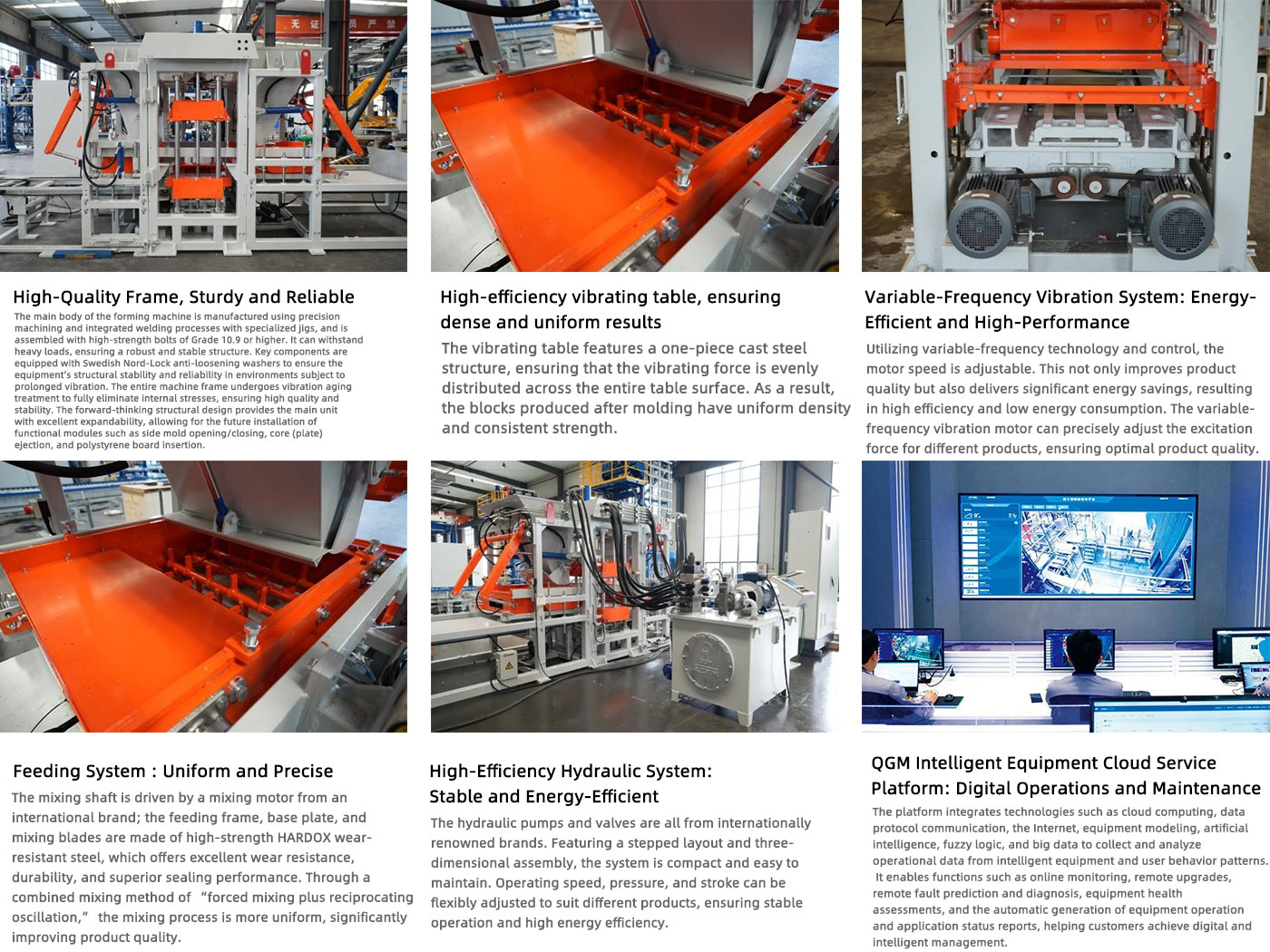

1. Надміцна рама машини для структурної стабільності

Повністю автоматична машина для виробництва блоків QT6 оснащена міцною рамою машини, виготовленою за допомогою точної механічної обробки та інтегрованого зварювання з пристосуванням. Високоміцні болти класу 10.9 або вище використовуються для критичних структурних з’єднань, забезпечуючи надійну стійкість до великих навантажень і безперервної вібрації під час виробництва бетонних блоків.
Критичні точки кріплення оснащені шайбами ​​Nord-Lock, що запобігають ослабленню, щоб зберегти стабільність з’єднання в умовах тривалої вібрації. Повна рама машини проходить обробку для зняття вібраційної напруги, щоб зменшити залишкові внутрішні напруги та покращити структурну стабільність і відповідність розмірів протягом усього терміну служби обладнання.
Модульний структурний дизайн також забезпечує гнучкість для майбутніх модернізацій. Залежно від виробничих вимог, додаткові функції, такі як відкриття та закриття бічної форми, викид сердечника або пластини та вставлення полістирольної плити, можуть бути інтегровані в основну машину.

2. Інтегрований вібраційний стіл із литої сталі для рівномірного ущільнення

QT6 оснащений інтегрованим вібраційним столом із литої сталі, розробленим для забезпечення стабільної та послідовної передачі вібрації через зону формування.
Оптимізована структура вібраційного столу допомагає рівномірно розподіляти сили збудження під час процесу формування, сприяючи рівномірному ущільненню матеріалу та стабільній щільності блоку. Це сприяє стабільній міцності на стиск, точності розмірів і якості поверхні готових бетонних блоків.

3. Вібраційна система зі змінною частотою для точного контролю формування

QT6 має систему вібрації зі змінною частотою, яка дозволяє регулювати частоту вібрації та швидкість двигуна відповідно до різних бетонних виробів і характеристик суміші.
Завдяки точному контролюванню сили збудження під час циклу формування система допомагає оптимізувати ущільнення матеріалу для різних типів блоків і виробничих вимог. Це покращує консистенцію формування, одночасно зменшуючи непотрібне споживання енергії порівняно з роботою вібрації з фіксованою швидкістю.
Регульовані параметри вібрації роблять машину для бетонних блоків придатною для виробництва різних виробів із різними складами матеріалів, формами та вимогами до щільності.

4. Оптимізована система подачі та змішування для рівномірного розподілу матеріалу

Система подачі QT6 розроблена для забезпечення рівномірного розподілу матеріалу під час процесу формування бетонних блоків. Змішувальний вал приводиться в рух міжнародно визнаним змішувальним двигуном, тоді як рама подачі, опорна плита та змішувальні лопаті виготовлені з високоміцної зносостійкої сталі HARDOX для покращеної зносостійкості та довговічності експлуатації.
Оптимізована структура ущільнення допомагає зменшити витік матеріалу під час роботи. Комбінований процес змішування примусового змішування та зворотно-поступальних коливань сприяє рівномірному розподілу матеріалу та покращує консистенцію бетонної суміші, що подається до форми.
Стабільна подача і послідовний розподіл матеріалу є важливими для досягнення рівномірної щільності блоку, точності розмірів і надійної якості продукції.

5. Високоефективна гідравлічна система для стабільної продуктивності формування

Гідравлічна система QT6 використовує гідравлічні насоси та клапани від всесвітньо визнаних виробників для забезпечення надійної передачі енергії та точного контролю формування.
Гідравлічні компоненти мають компактну ступінчасту тривимірну компоновку, оптимізуючи використання внутрішнього простору машини, одночасно забезпечуючи зручний доступ для огляду та обслуговування.
Ключові гідравлічні параметри, включаючи робочу швидкість, тиск у системі та хід циліндра, можна регулювати відповідно до різних типів продукції та вимог до формування. Цей гнучкий гідравлічний контроль допомагає підтримувати стабільну продуктивність формування, одночасно підтримуючи ефективну роботу та менше споживання енергії.

6. QGM Intelligent Equipment Cloud Service Platform для цифрового моніторингу та обслуговування

QGM Intelligent Equipment Cloud Service Platform надає цифрове рішення для моніторингу, діагностики та керування машинами для автоматичного виготовлення блоків протягом усього життєвого циклу. Завдяки інтеграції хмарних обчислень, промислового обміну даними, моделювання обладнання, штучного інтелекту та аналітики великих даних платформа постійно збирає та аналізує дані про роботу машин, щоб забезпечити кращу видимість продуктивності обладнання та стану виробництва.
Завдяки віддаленому підключенню оператори та групи технічного обслуговування можуть контролювати умови роботи обладнання, виконувати дистанційне оновлення системи та отримувати доступ до інформації про стан машини, не перебуваючи фізично біля обладнання. Платформа також підтримує інтелектуальне передбачення несправностей, дистанційну діагностику, оцінку стану обладнання та автоматизовані звіти про роботу обладнання, допомагаючи користувачам визначити потенційні потреби в обслуговуванні на ранній стадії.
Поєднуючи моніторинг обладнання в режимі реального часу, віддалену діагностику, прогнозне технічне обслуговування та цифрове керування обладнанням, хмарна платформа QGM допомагає виробникам бетонних виробів підвищити ефективність технічного обслуговування, скоротити несподівані простої та оптимізувати довгострокову доступність їхнього обладнання для виробництва бетонних блоків.

Зразки блоків і сценарії застосування
