Машина цементної цегли

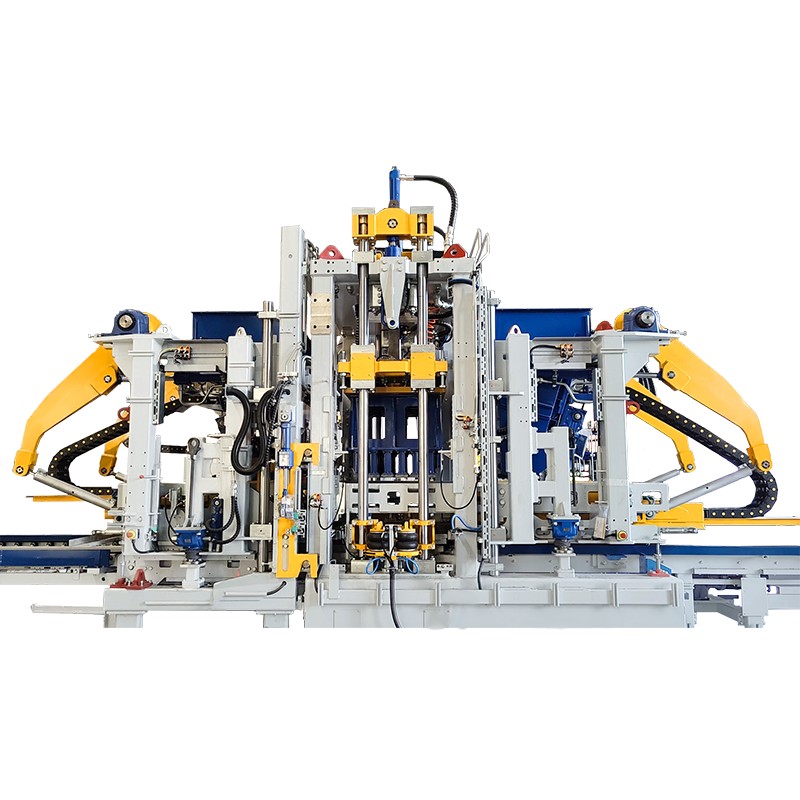

Німецька повністю автоматична машина для виготовлення цементної цегли Zenith ZN900C: експерт з інтелектуального та ефективного виробництва цементної продукції

Бренд технології гени
Успадкувавши німецький точний виробничий процес, серія Zenith ZN900C об’єднує інтелектуальну технологію пресування та формування п’ятого покоління, інтегруючи 65 років інновацій Zenith у сфері обладнання для будівельних матеріалів. Ця модель отримала подвійну сертифікацію від німецької сертифікації TÜV і китайської системи якості CCS.
Основні переваги продукту

1. Відмінна продуктивність
- Номінальний тиск 900 тонн (з можливістю розширення до 1200 тонн)
- Стандартна цегла (240×115×53 мм) цикл виробництва 8-10 секунд
- Щоденна виробнича потужність досягає 30 000-35 000 штук (стандартні умови роботи)
- Система вібрації використовує технологію перемикання двох частот (50 Гц/60 Гц адаптивно)

2. Інтелектуальна система управління
Центр управління ПЛК Siemens SIMATIC S7-1200 10,4-дюймовий повнокольоровий промисловий сенсорний екран (підтримує багатомовне перемикання)
Система дистанційного моніторингу Internet of Things (3режимний доступ 4G/5G/WIFI)
Система звітів про інтелектуальний аналіз виробничих даних

3. Конфігурація ключових компонентів
- Гідравлічний блок: спеціальна сервосистема Bosch Rexroth
- Електричні компоненти: промислова конфігурація Siemens/Schneider
- Система форм: німецька спеціальна сталь 1.2842 (твердість HRC58-62)
- Конструкція рами: ковкий чавун QT600-3 із загальною обробкою відпалу

4. Охорона навколишнього середовища та енергозберігаюче проектування
Контроль шуму ≤68 дБ (A)
Споживання одиниці енергії ≤8,5 кВт·год/м³
Рівень переробки відходів ≥95%
Повністю закрита конструкція для зменшення пилу

Прикладні рішення
Сфера комунального будівництва
- Тротуарна цегла (міцність на стиск ≥40 МПа)
- Тумби (максимальна довжина 1500 мм)
- Компоненти дренажної канави (водопроникність ≥1,5 см/с)
Будівництво кладки поля
- Стандартна цементна цегла (відповідно до GB/T 21144)
- Пустотілі блоки (пустотність 30-55%)
- Декоративна плитка (точність поверхні ±0,3 мм) Сфера промислового складування
- Надміцна вантажна плитка для підлоги (динамічне навантаження ≥10 тонн)
- Протиковзка промислова плитка для підлоги (коефіцієнт тертя ≥0,6)
- Корозійностійка плитка для підлоги (кислото-лугостійка PH2-12)
Ландшафтне поле
- Імітація тротуарної плитки (твердість за Моосом ≥6)
- Трав'яна цегла (швидкість відкриття ≥20%)
- Компоненти арт-огорожі
Спецслужби обладнання
Гарантія 24 місяці
Безкоштовний монтаж та введення в експлуатацію на місці
Системне навчання операторів
Довічна технічна підтримка
Глобальне 48-годинне реагування на надзвичайні ситуації
[Індивідуальне обслуговування] Підтримує розробку спеціальних прес-форм і повну автоматизовану трансформацію, а також може надавати рішення для оптимізації процесів на основі характеристик сировини клієнта.

Технічні параметри

Перевага технології

Найновіша технологія вібрації сервоприводу

Блокова машина оснащена нещодавно розробленою сервосистемою вібрації, яка може забезпечити синхронізацію вібраційних двигунів, що може гарантувати вертикальну вихідну силу ущільнення. Також уникайте пошкодження горизонтальної сили ущільнення машини від напруги зсуву та подовжте термін служби машини. Швидкість двигуна може досягати понад 4000 обертів на хвилину, що може забезпечити більшу силу ущільнення, і якість блоку буде значно покращена.

Система подвійної вібрації

Вібраційний стіл використовує високоміцну шведську сталь HARDOX, що складається з динамічного столу та статичного столу, що може значно покращити ефективність вібрації. Зверху є ще два вібратори, щоб збільшити ущільнення та гарантувати високу якість бетонних блоків.

Автоматична система затиску форми з повітряними подушками

На голівці трамбувальника та з двох сторін машини є подушки безпеки. Після того, як форму буде вставлено на місце, подушка безпеки в трамбувальній головці надувається та автоматично затягується. Нарешті, подушка безпеки рами прес-форми надувається для автоматичного затискання рами форми. Таким чином, це може допомогти заощадити багато часу на заміну різних форм, зменшити шум вібрації, а також підвищити ефективність виробництва.

Німеччина SIEMENS Control System

Система керування QGM використовує ПЛК SIEMENS, сенсорний екран, контактори та кнопки тощо, які ідеально поєднують автоматичну технологію та передову систему з Німеччини. SIEMENS PLC має функцію автоматичного пошуку несправностей для легкого обслуговування, а також автоматичне блокування, щоб уникнути механічних аварій, спричинених помилками в роботі. У той час як сенсорний екран SIEMENS може відображати статус виробництва в реальному часі та досягати легкої роботи за допомогою візуалізації. У випадку, якщо будь-яка деталь зламається в майбутньому, деталь для заміни можна отримати на місці, що може заощадити багато часу та коштів.

Високоефективна гідравлічна система

Гідравлічний насос і клапан від міжнародного бренду, який приймає високодинамічний пропорційний клапан і постійний вихідний насос для регулювання швидкості та тиску, з характеристиками високої стабільності, високої ефективності та енергозбереження.

Інтелектуальна хмарна система

Хмарна система інтелектуального обладнання QGM реалізує онлайн-моніторинг, віддалене оновлення, віддалене прогнозування несправностей і самодіагностику несправностей, оцінку справності обладнання; Створює звіти про роботу обладнання та стан застосування та інші функції; Завдяки перевагам дистанційного керування та керування, швидкому пошуку та усуненні несправностей для клієнтів. Все взаємопов'язано, а виробництво та роботу обладнання можна побачити через мережу в будь-якому куточку світу.

Наслідкове обладнання

Бетонозмішувальний завод

Бетонозмішувач-планетарний

Автоматична подача палет

Автономна система кубування блоків

Система управління SIEMENS

Камера затвердіння

Штабелер/простий куб

Ліфт/опускач і кабіна для пальців
